Sauganlage für Pellets im Eigenbau

Sie suchen auch eine Sauganlage für Ihre Pellets?

Möchten aber nicht gleich 2000€ und mehr dafür ausgeben.

Dann könnte Ihnen mein Eigenau vielleicht gefallen.

Wenn ich alles so zusammenrechne komme ich auf ca.600€.

Der Saugmotor:

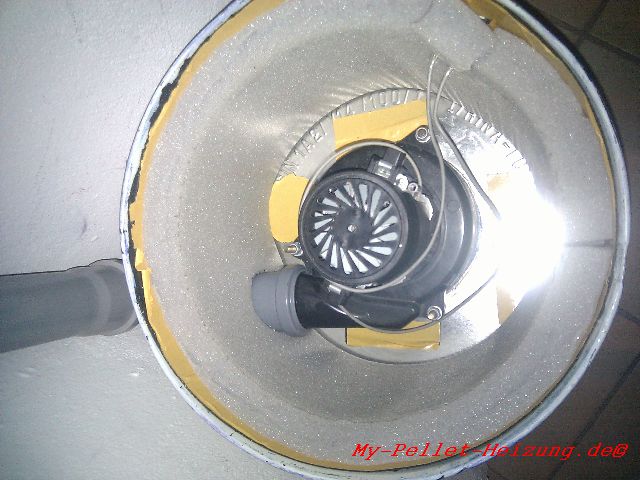

Ich habe ein 1500W starke 3 stufige Saugturbine aus einen Industriestaubsauger verwendet,

welchen ich einfach in eine Blecheimer eingebaut habe .

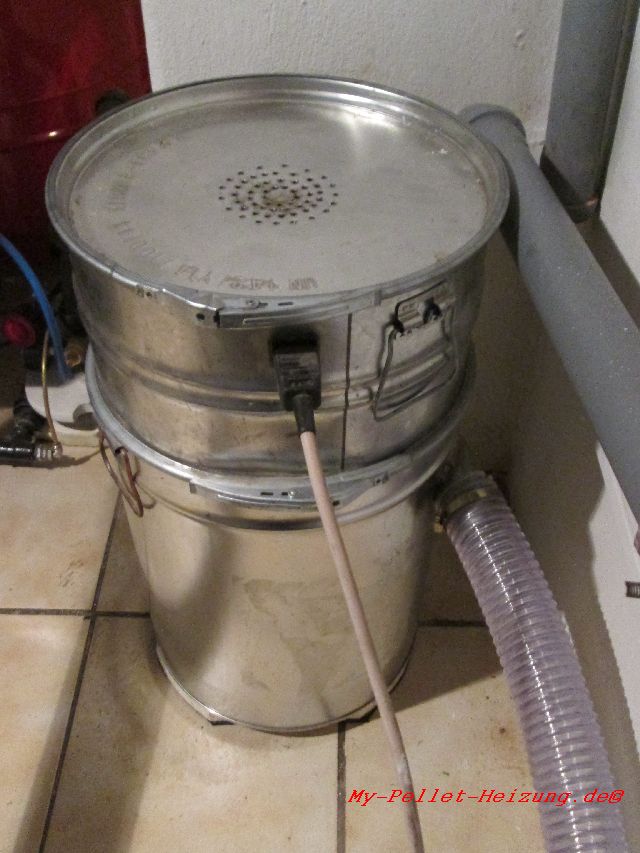

So sieht die fertige Saugturbine aus:

Im unteren Blecheimer kommt der Saugschlauch und im oberen Stück der Abluftschlauch.

Der obere Teil besteht aus einen in der Höhe gekürzten Eimer, welchen ich auf den Deckel

geschweißt habe. Sie können es aber auch kleben. So kann ich den Motor leicht vom unteren

Teil trennen um diesen auch mal zu leeren. Es werden schon mal vereinzelt Pellets mit angesaugt.

Die Umschalteinheit:

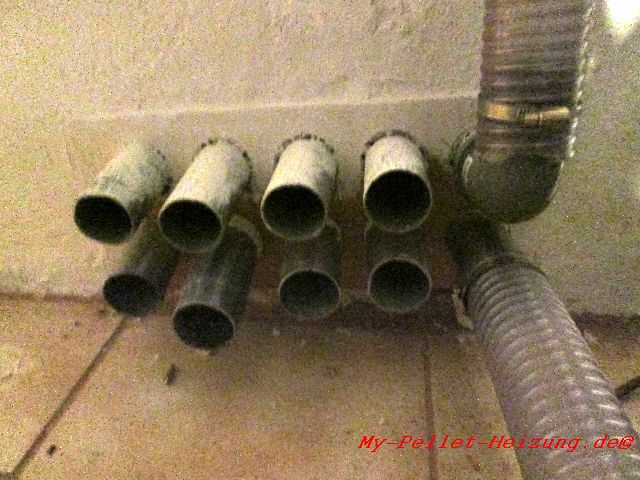

Dazu habe ich einfach Auspuffrohre vom Auto ( gibt es in 50 und 52 mm Durchmeßer)

auf Länge geschnitten und durch die Wand zum Pelletbunker verlegt.

Oben sehen Sie den Rücklaufschlauch von der Saugturbine und unten den Saugschlauch.

Verbindung Saugturbine und Umschalteinheit:

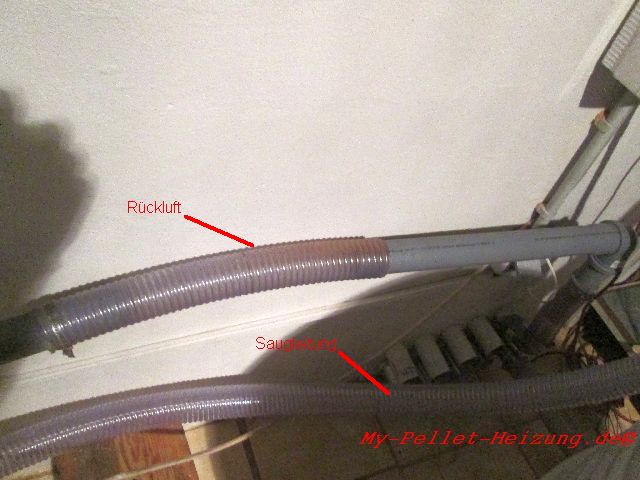

Wie Sie sehen, kann ich den Rückluftschlauch zusammen schieben um ihn beßer

auf der Umschalteinheit verstellen zu können.

Der Saugbehälter:

Diesen hab ich aus einen 200mm starken Kaminrohr gefertigt. Hier schon im Deckel

vom Tagesbehälter eingebaut. Sehr schön zu sehen die Öffnungsklappe mit Gewichten,

damit diese wieder selbstständig schließt.

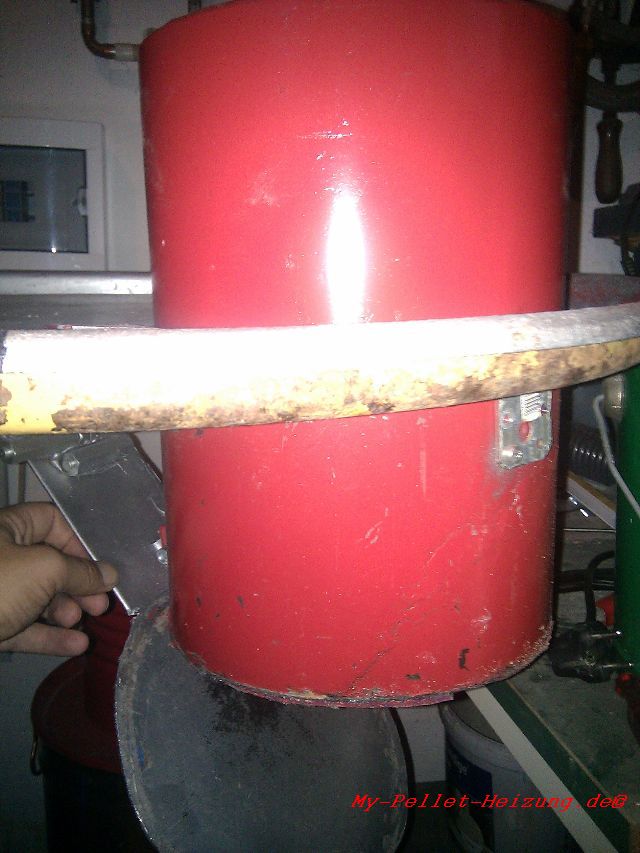

Bild von unten:

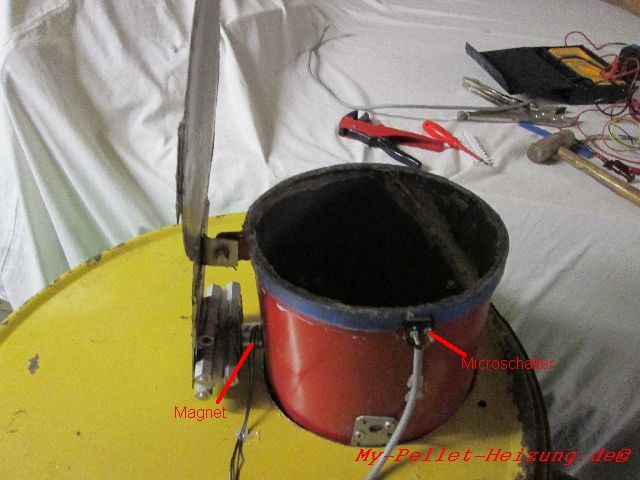

Das Magnet wurde eingebaut um mit Hilfe der Steuerung (aber dazu später mehr)

die Klappe einige Zeit offen zu laßen, damit auch alle Pellets raus fallen können.

Der Microschalter Steuerung, das die Klappe geschloßen ist.

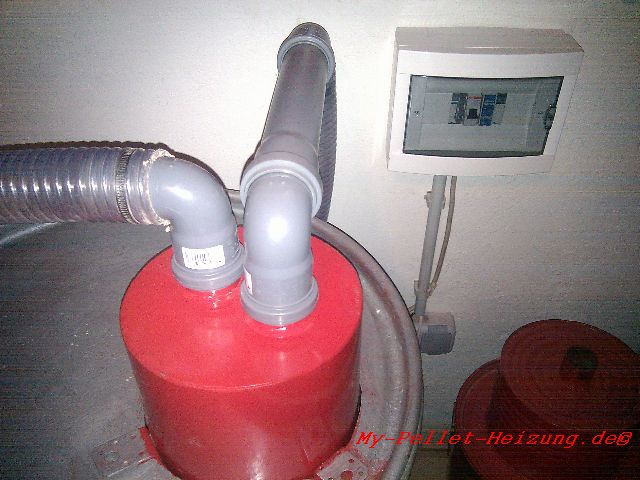

Von oben:

Ein Deckel auf das Ofenrohr geschweißt zusammen mit 2 Stückchen Auspuffrohr

wie schon oben beider Umschalteinheit erwähnt.

Rechts der Saugschlauch zur Umschalteinheit und links der Schlauch zur Saugturbine.

Daneben Sie sie schon die Steuerung in einer Vorversion.

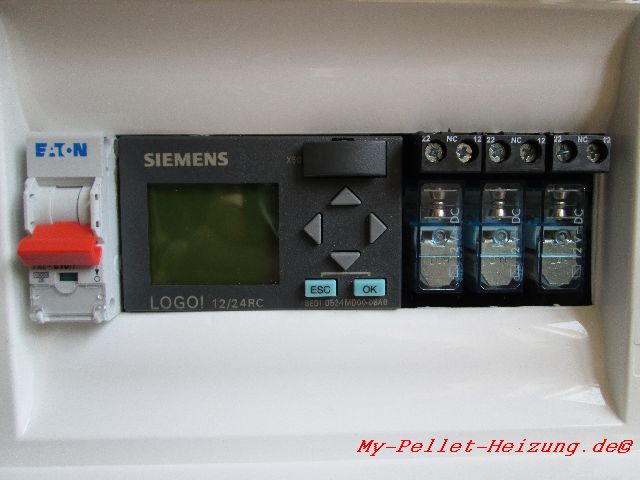

Die fertige Steuerung:

Für die Steuerung habe ich eine Siemens Logo 12/24 verwendet, die ich auf Ebay günstig

ersteigern konnte. Daneben sehen Sie noch 3 Finder-Industrierelais, welche für das Magnetventil

( siehe oben) und einen Pellet-Wühlmaus-Nachbau zuständig sind.

Über den Wühlmaus-Nachbau werde ich noch eine separate Seite hier schreiben.

Der Tagesbehälter:

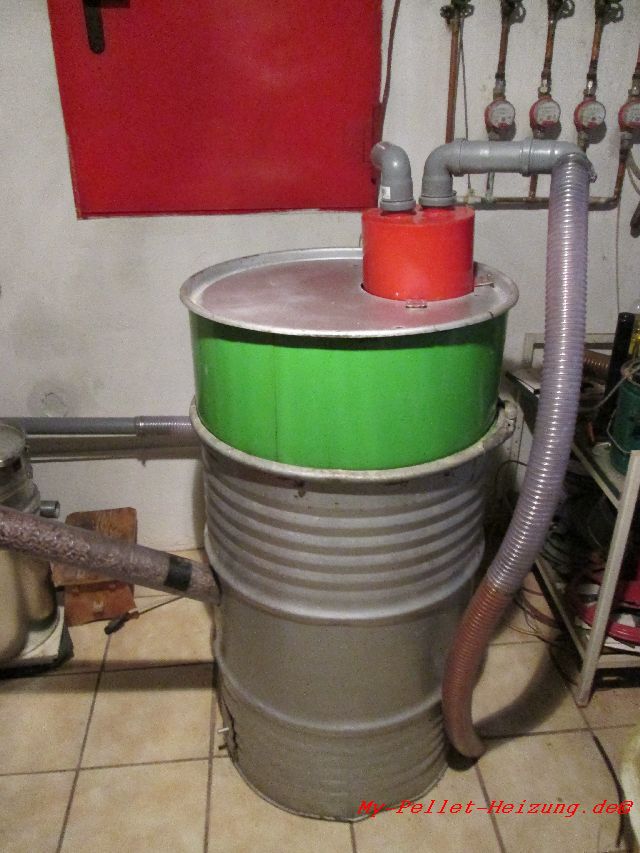

Sie sehen hier den fertigen Tagesbehälter mit aufgesetzten Saugbehälter.

2 alte Ölfäßer von 120l Inhalte mußten dafür herhalten. Durch die eingebauten Schrägen

und die Klappenlösung fast er jetzt nur noch ca. 50 l Pellets, was aber für mich völlig ausreichend ist.

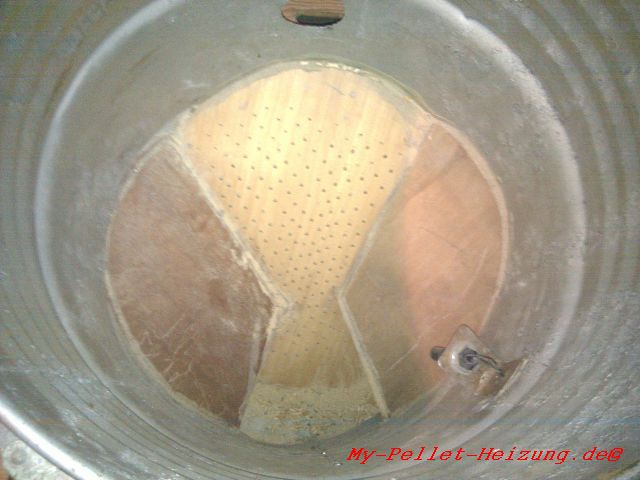

Behälter von Innen:

Sie sehen hier die eingebauten Schrägen mit Löchern , damit der Pelletstaub unten

herausfallen kann. Oben ist der Neigungßchalter zu erkennen, der die Saugturbine bei

diesen Füllstand außchaltet.

Leider ist auf den Bild nicht der unter Nährungßchalter zu sehen, welcher für das

einschalten der Turbine zuständig ist.

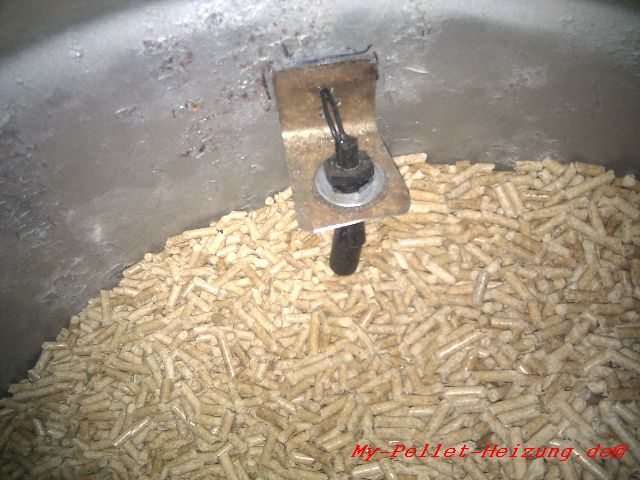

Der Neigungßchalter in Funktion:

Die Pellets drücken gegen den Neigungßchalter und schalten so die Sauganlage aus.

Ich hoffe ich konnte Ihnen ein wenig helfen, sich eine eigne günstige Sauganlage zu bauen.

Viel Spaß beim Nachbauen.
