Automatische Ascheaustragung für Pelletskeßel im Eigenbau



Ich freue mich ihnen Heute meine automatische Ascheaustragung

für den Atmos Pelletkeßel P21 vorstellen zu können.

Alles im Allen hat mir die Austragung noch keine 100€ gekostet.





Der Schneckenmotor:















Ich habe auf Ebay einen 15W Motor mit 10 U/min für 22€ ergattern können.

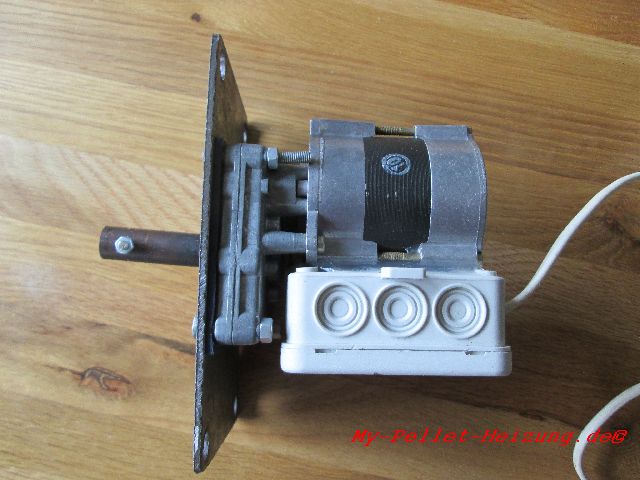

Auf den Bild bereits mit angefertigten Einbaublech.

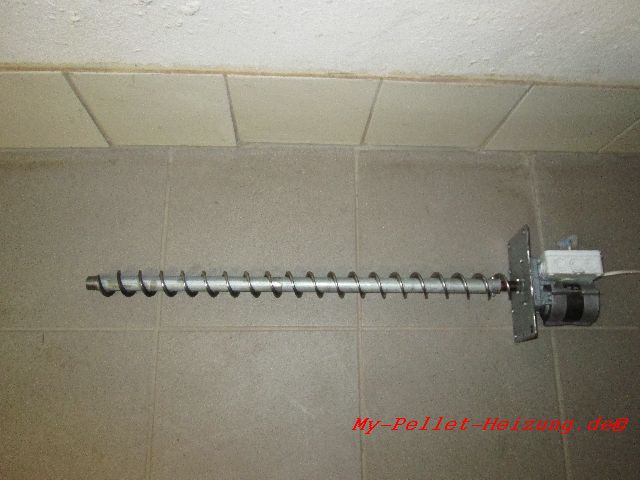

Schnecke mit Motor vereint:















Für die Schneckekonstruktion habe ich eine Hohlschnecke von 38 mm

Durchmeßer verwendet und in der Mitte ein ½ Zoll Stahlrohr verschweißt.



Der neue Aschekasten:



















Der Neue Aschekasten wurde aus 2 mm starken Blech hergestellt.

Er ist im 90° Winkel gebogen , damit die Asche später beßer zur

Schnecke fallen kann. Davor wurde einfach ein Blech mit Außchnitt für das

63 mm Rohr geschweiß.

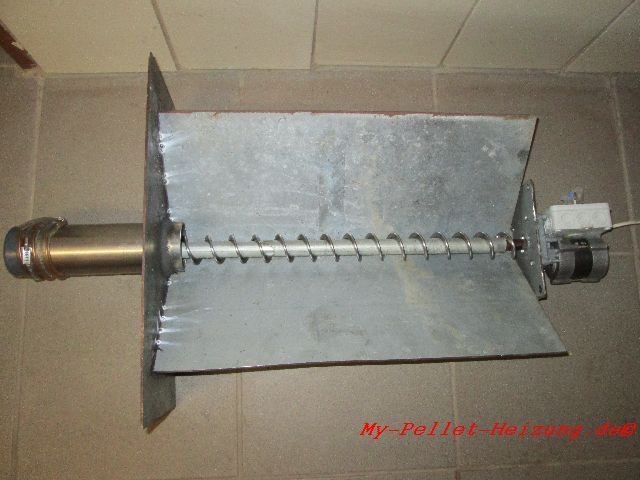

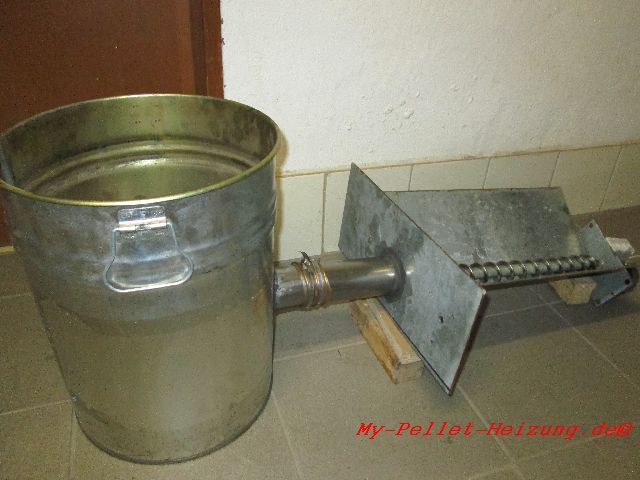

Fertige Anlage noch nicht eingebaut:





















Die Asche wird einfach in einen Blecheimer transportiert.

In den Eimer wurde ebenfalls ein Loch geschnitten und ein Stück

63er Rohr verschweißt.

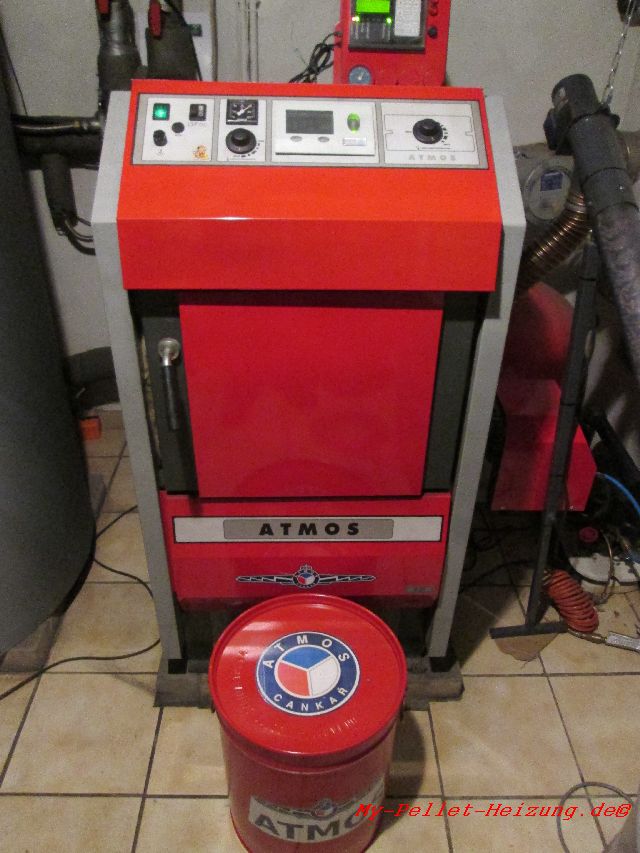

Sie sieht das Ganze im fertigen Zustand von Außen aus:























Ein wenig rote Farbe und etwas Beklebung und schon sieht die

Austragung aus, wie gekauft.



Von Innen mit Asche gefüllt:

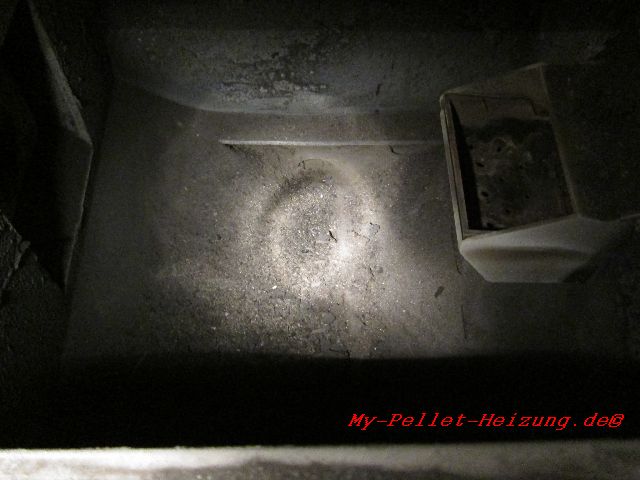

Keßel voll mit Asche vor der Benutzung der Austragung

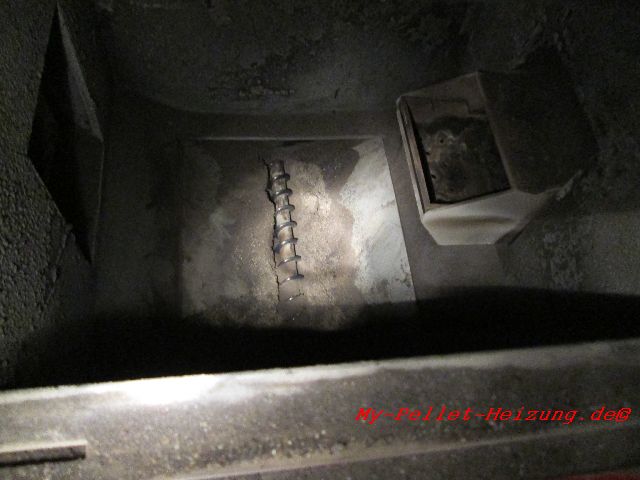

Nach der Austragung:





















Wie sie auf den Bild gut erkennen können,wurde der Großteil der Asche

aus den Keßel ausgetragen. Ein kleiner Rest bleib allerdings noch liegen.

Im Nachhinein, würde ich eine Schnecke mit größeren Durchmeßer verwenden.

Ich hatte aber nur die kleiner zur Hand und eine größere hätte ich erst kaufen müßen.
