Druckluftreinigung für den A25 in Eigenbau

Hier meine Druckluftreinigung welche ich an einem A25 betreibe.

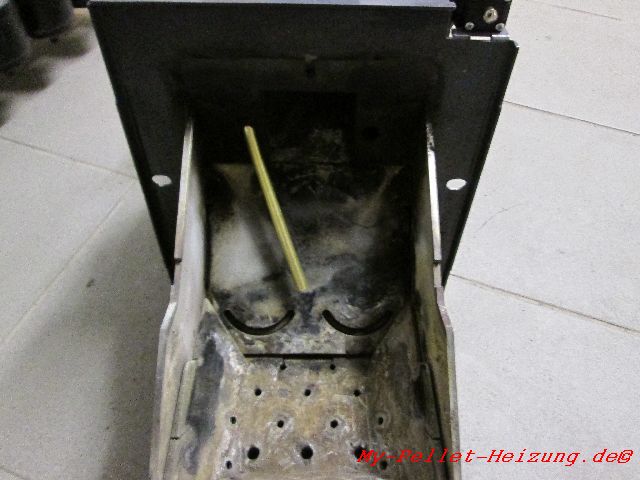

Die Reinigung hat die Aufgabe nach dem Ausbrennen des Brenners mit Druckluft die Brennerschale zu reinigen
und zum anderen im Brennerbetrieb überschüssige Asche währen des Betriebes aus der Schale zu blasen.
Letzteres mach ich wenn der Brenner mit Pellets läuft die nicht der Norm entsprechen und klarerweise verlässt
dabei auch so manches Pellet unverbrannt den Brenner.


Nützliche Links zum Thema Kompressorbau

Airbrushkompressor im Eigenbau
Kompressor im Eigenbau
Karlssons Selbstbaukompressor

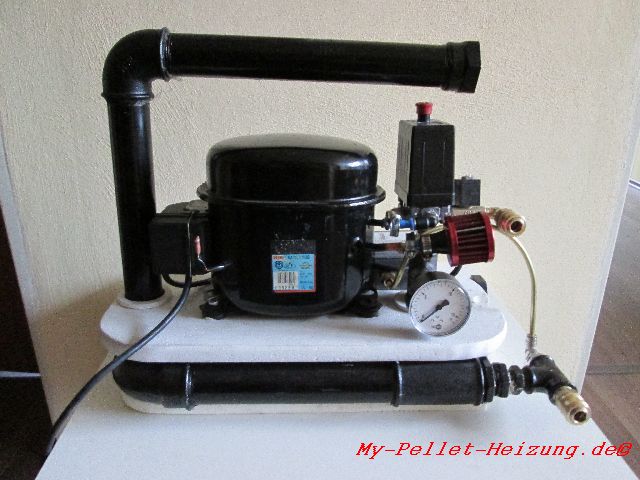

Mein fertiger Kompressor aus einem Kühlschrank:

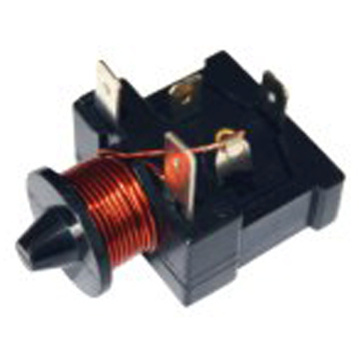

Bei ihm ist es Ratsam ein Modell zu verwenden welches ein solches Anlaufrelais besitzt:

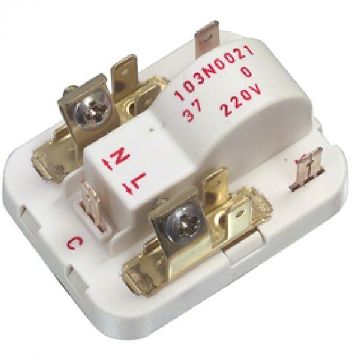

Da dieses keine Wiedereinschaltsperre besitzt. Das Untenstehende Teil ist ein PTC
der auch Verwendung findet aber eine Wiedereinschaltsperre mit sich bringt.

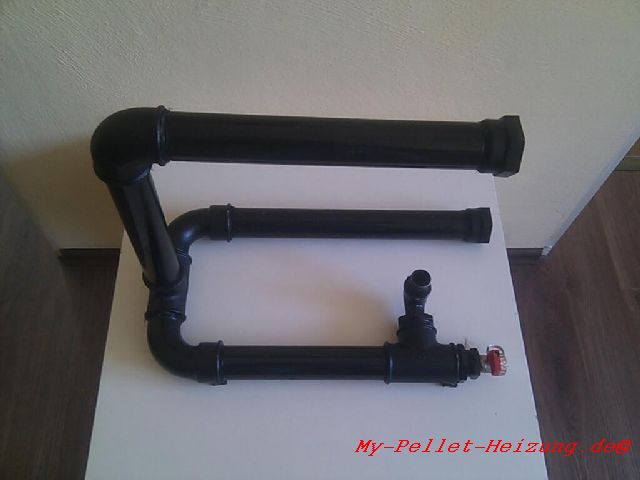

Als Druckspeicher verwende ich den Rahmen des Kompressors.
Er ist aus 1 ¼ Zoll Zinkrohr gefertigt und hat ein Volumen von ca. 2,5 liter.
Es geht aber eigentlich alles was eine Druckfestigkeit von 20bar standhält.

















Als Magnetventil kann alles herhalten was 20bar aushält.
Ich hab eines kleines mit ¼ Zoll Anschluss direkt am Kompressor verwendet.

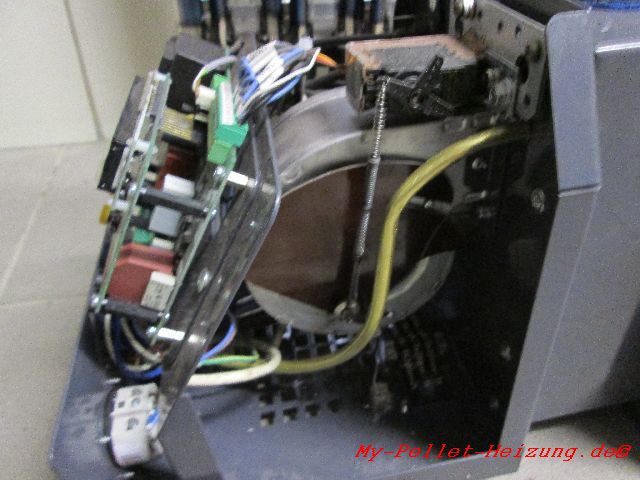

Hier sieht man auch das 8mm Messingrohr welches durch ein Loch in der Brennerwand verläuft.
Dieses Loch hab ich gebohrt in der Wand dahinter ist schon ein Loch vorhanden.

Oberhalb des Rohres können Sie gut den Servo für die Luftklappensteuerung erkennen.

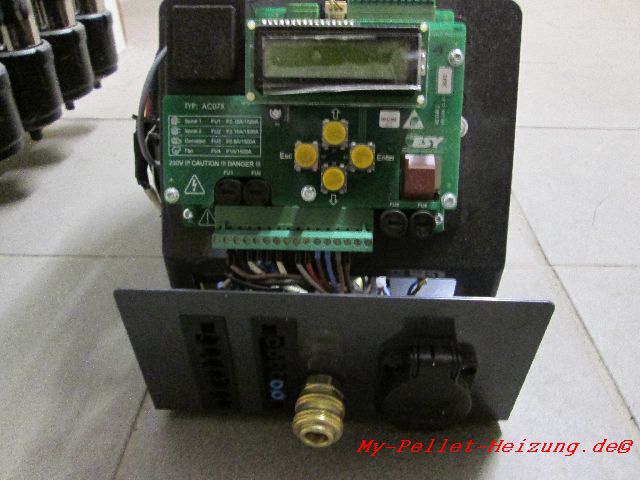

Hier sehen Sie den offenen Brenner mit der Schnellkupplung für den Druckschlauch
